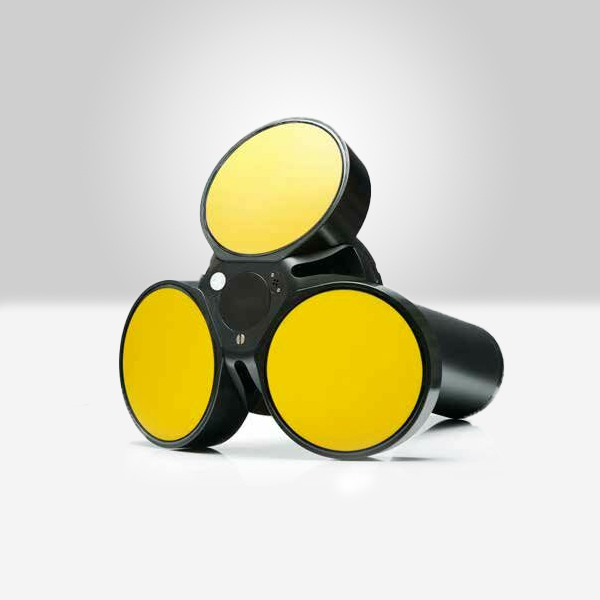

Signature55声学多普勒流速剖面仪 是一款布局紧凑小巧的超长量程洋 流剖面仪。其换能器设计新颖，在同 一个仪器中集成了两套不同的频率， 测量1000米剖面流速时还可进行范 围更小的精细剖面测量。它的能耗降 低90%以上（相比于类似的声学多普 勒流速剖面仪），内置电池，能胜任超 长期作业。
→ 海流剖面范围大于1000米 → 自容式作业和在线应用双工作模式 → 高分辨率、大剖面并行测量
→ 实时监测，用于防止基础设施遭受横 流侵蚀 → 深海洋流剖面测量 → 高精度和大剖面观测深海洋流剖面 → 用于深海气象浮标海流测量 → 适用于波浪浮标
全部| 最大剖面范围¹⁾ | 1000米(55 kHz)，600+ (75 kHz) |
| 单元层大小 | 5–20 米 |
| 最小盲区 | 2米 |
| 最大层数 | 200 |
| 速度范围（沿波束） | 用户可选择2.5或5.0米/秒 |
| 最低精度 | 1%测量值±0.5厘米/秒 |
| 速度精度 | 宽带处理，参考仪器软件 |
| 速度分辨率 | 0.1厘米/秒 |
| 最大取样频率 | 1 Hz (最高功率输出时为1/3 Hz) |
| （仅在第5个波束上） | |
| 速度范围 | N/A |
| 层厚 | N/A |
| 剖面范围 | N/A |
| 量程速度限制 | N/A |
| 单一 | 平均 |
| 并行 | N/A |
| 交替 | 单一（大剖面/高精度） |
| （沿斜波束方向） | |
| 采样频率 | 与测量采样频率同步 |
| 分辨率 | 0.5 dB |
| 动态范围 | 70 dB |
| 换能器频率 | 55和75 kHz |
| 波束数量 | 3，20°倾斜 |
| 波束宽度 | 4.5°-5.5° |
| 分辨率 | N/A |
| 个数 | N/A |
| 发射脉冲长度 | N/A |
| 发射脉冲 | N/A |
| 分辨率/动态范围 | N/A |
| AST频率 | N/A |
| AST最大距离 | N/A |
| 最大波浪测量深度 | N/A |
| 高度范围 | N/A |
| 精度/分辨率(Hs) | N/A |
| 精度/分辨率(Dir) | N/A |
| 周期范围 | N/A |
| 截止周期(Hs) | N/A |
| 截止周期(dir) | N/A |
| 取样频率（速度和AST） | N/A |
| 参数 | N/A |
| 温度： | 头部中的热敏电阻（与测量采样频率同步） |
| 温度范围 | -4 至 +40 °C |
| 温度精度/分辨率 | 0.1 °C/0.01 °C |
| 温度响应时间 | 2分钟 |
| 罗盘： | 固态磁力计（最大1 Hz取样频率） |
| 精度/分辨率 | 倾斜度< 30°时为2°/0.01° |
| 倾斜仪： | 固态加速计（最大1 Hz取样频率） |
| 精度/分辨率 | 倾斜度< 30°时为0.2°/0.01° |
| 最大倾斜度 | 全面3D |
| 向上或向下 | 自动检测 |
| 压力： | 压敏电阻（以测量速率取样） |
| 标准量程 | 0-1500米（关于可选项的信息请向我们查询） |
| 精度/准确性 | 0.1% FS（满量程）/好于满量程的0.002% |
| 加速计动态范围 | ± 2g |
| 陀螺仪动态范围 | ± 250°/秒 |
| 磁力计动态范围 | ± 1.3高斯 |
| 纵摇和横摇量程/分辨率 | ± 90°（纵摇）± 180°（横摇）/0.01° |
| 纵摇和横摇精度 | ± 2°（动态）⁴⁾，± 0.5°（静态，±30°） |
| 艏向范围/分辨率 | 360°，所有轴/0.01° |
| 艏向精度 | ± 3°（动态）³⁾，± 2°（静态，倾斜度< 20°） |
| 取样频率 | 与测量采样频率同步（最高1 Hz） |
| 容量 | 16 GB、64 GB或128 GB（查询更大容量） |
| 数据记录 | 参考仪器软件 |
| 模式 | 内存满停止工作 |
| 精度 | ±1 分钟/年 |
| 无外部电源时的时钟保持 | 1年。可充电备用电池。 |
| 以太网 | 10/100Mb自动MDI-X TCP/IP、UDP/IP、HTTP协议 固定IP/DHCP客户端/自动IP地址分配 UPnP和Nortek专有的以太网上仪器发现 |
| 串行 | 可配置RS-232/RS-422 300-1250000 bps |
| 数据下载波特率 | 20 Mb/s（仅限以太网）- 6分钟内1 GB |
| 控制器接口 | Telnet上的ASCII命令接口以及串口 |
| 取决于配置 | MCBH6F（以太网）、MCBH8F（串口）、 MCBH2F-G2 （电源）、Souriau 10M-7P（实时） |
| 功能 | 布放计划、仪器配置、数据下载和转换（适用于 Windows®） |
| DC 输入 | 12-48 V DC |
| 最大峰值电流 | 1.5 A |
| 1 Hz时的最大平均消耗 | 15 W |
| 典型平均消耗 ⁴⁾ | 2 W |
| 休眠消耗 | 100 µA，功率取决于电源电压 |
| 每波束发射功率 | 4-250 W，级别可调 |
| 声脉冲顺序 | 多路复用或并行 |
| 内部 | 一个或两个540 Wh碱性或1800 Wh锂 |
| 持续时间 | 取决于配置，参考软件 |
| 工作温度 | -4 至 +40 °C |
| 贮存温度 | -20 至 +60 °C |
| 冲击和振动 | IEC 60068-1/IEC60068-2-64 |
| EMC 认证 | IEC 61000 |
| 耐压深度 | 1500米 |
| 标准型号 | 带有钛合金紧固件的POM。增强的聚氨酯传感 器杯 |
| 最大直径 | 648 毫米 |
| 最大长度（含内部电池空间） | 547毫米（1个电池），747毫米（2个电池） |
| 最大长度（不含内部电池空间） | 314 毫米 |
| 在空气中，无电池 | 65.5公斤 |
| 在水中，无电池 | 25.1公斤 |
| 电池 | 10.0公斤(2 x 540 Wh)，5.8公斤(2 x 1800 Wh) |
